主令控制器工作原理

動作原理

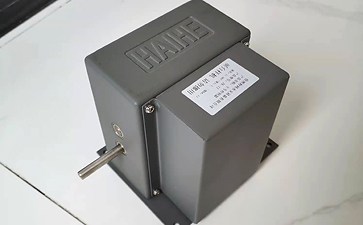

主令控制器一般由觸點開關、操作機構、轉軸、齒輪減速機構、凸輪、外殼等幾部分組成。
其動作原理與萬能轉換開關相同,都是靠凸輪來控制觸點開關的關合。但與萬能轉換開關相比,它的觸點容量大些,操縱檔位也較多。
不同形狀凸輪的組合可使觸頭按一定順序動作,而凸輪的轉角是由控制器的結構決定的,凸輪數量的多少則取決于控制線路的要求。
由于主令控制器的控制對象是二次電路,所以其觸頭工作電流不大。
成組的凸輪通過蝸桿與對應的觸頭系統聯成一個整體,其轉軸既可直接與操作機構聯結,也可經過減速器與之聯結。如果被控制的電路數量很多,即觸頭系統檔次很多,則將它們分為2~3列,并通過齒輪嚙合機構來聯系,以免主令控制器過長。主令控制器還可組合成聯動控制臺,以實現多點多位控制。
主令控制器在水利閘門控制中起到了重要的作用,常用于啟閉機限位裝置,間接用做閘門上下限位開關。
